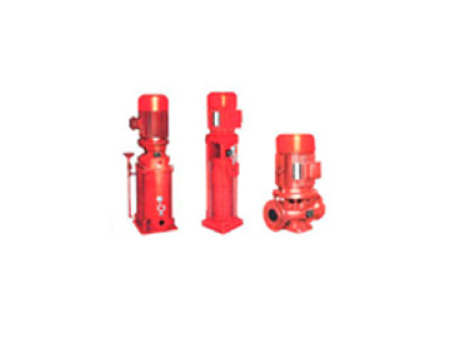

XBD型消防泵如何联动

XBD型消防泵中间继电器和延时启动的时间继电器，都是在消防水泵控制柜中。二次回路图上看得很清楚。不同的消防泵起泵方式也不一样，喷淋的、消火栓的以及商业中常用的水炮和窗喷，启泵原理相同，但是消防联动原理是不一样的。

喷淋和窗喷——压力开关+控制室多线+模块控制，消火栓——按钮直接启泵线+控制多线室+模块，水炮是独立系统，不参与联动。（见火即喷）。也就意味着你得放多线（每泵一组），放消防联动的总线（这个总共只要一组），放24V电源线（同样只要一组），还有压力开关的线（每喷淋、窗喷泵一组），消火栓按钮的直接启泵线（消火栓泵）。我们做过的大型商业项目大致如此。

XBD型消防泵一般会设置现地控制柜（箱），控制柜（箱）设有手动/自动转换开关。自动控制回路留出启/停接点，接火灾报警系统控制模块。同时根据规范规定，采用总线联动控制的系统还应在消防控制室设置可直接启/停泵的按钮。另外火灾报警系统配置输入模块采集消防泵的运行状态信号及水流指示器、信号阀、压力开关等信号。

两个消控室采用不同厂家的报警系统时，消防水泵控制柜中设两套中间继电器，分别接收两个消控室的控制信号，控制消防泵启停，同时向两个消控室反馈。

两个消控室采用相同厂家的报警系统时，可以共用一套中间继电器。
